グラフィックポイ製作(3)

前回は短いプロトタイプでしたが

今回はロングなプロトタイプを作ります



 本当は去年の10月あたりにはこの内容は終わってたのですが

書く時間を作れず今に至る…



基板設計

前回のを流用しつつ作ります

今回はLED部、電源部と機能ごとにモジュール単位で基板を作りました

LED部には片面60個で裏表計120個のAPA102を使います

電源部は今まで使ってきた昇圧ICとリポの電圧監視回路を組み合わせます

以下の記事を参考に電源遮断を作りました

d.hatena.ne.jp





電源部

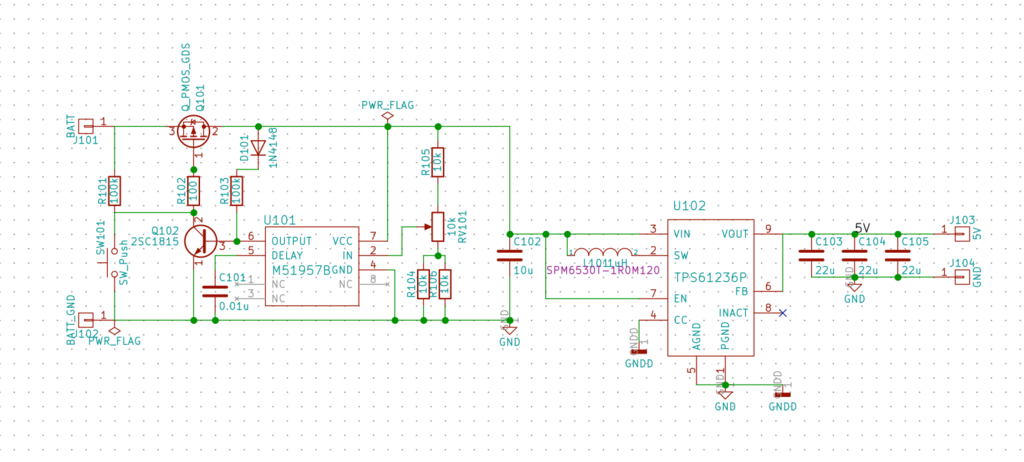

f:id:nullnuma:20171218114731p:plain

LED制御部

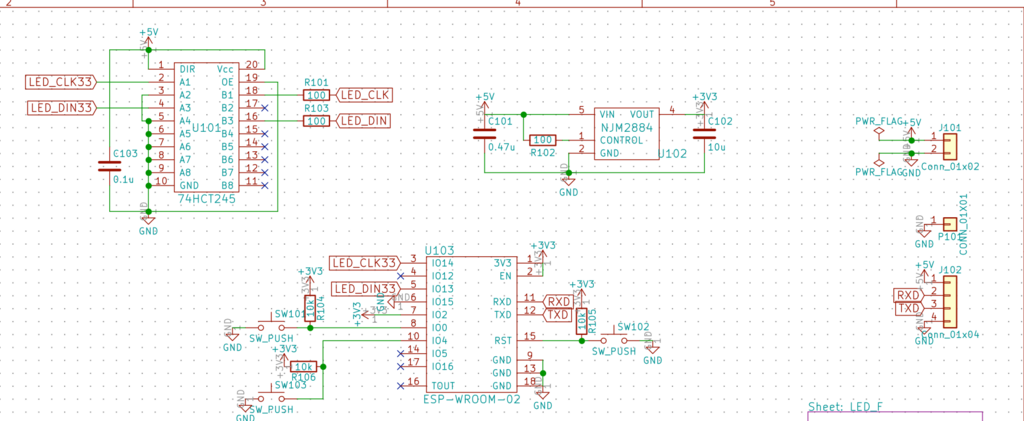

f:id:nullnuma:20171218114626p:plain

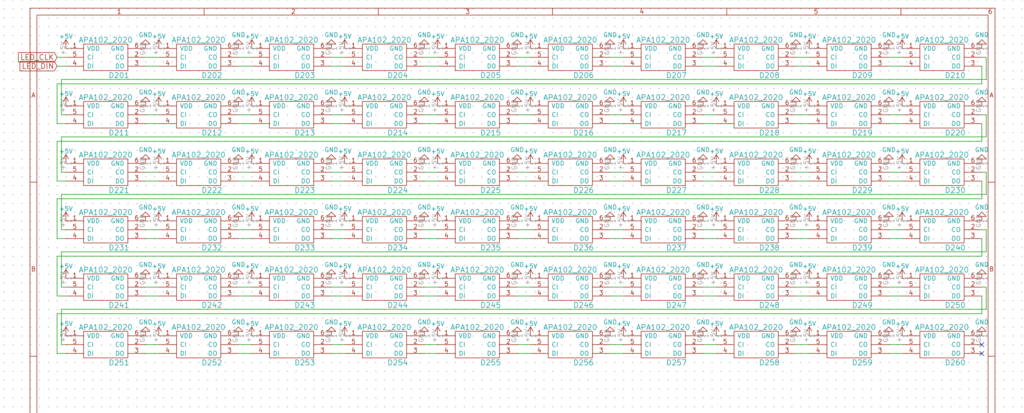

f:id:nullnuma:20171218114628p:plain



基板

電源部

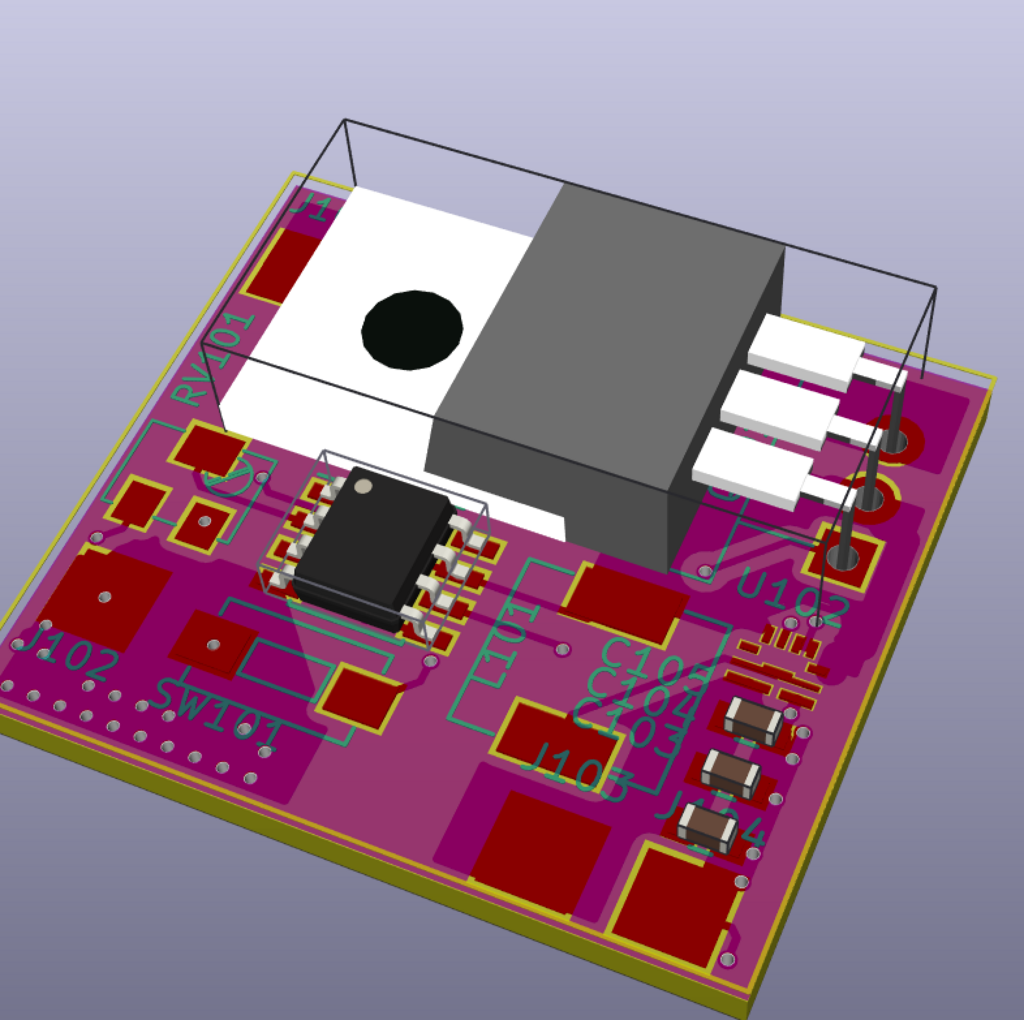

f:id:nullnuma:20171218115112p:plain

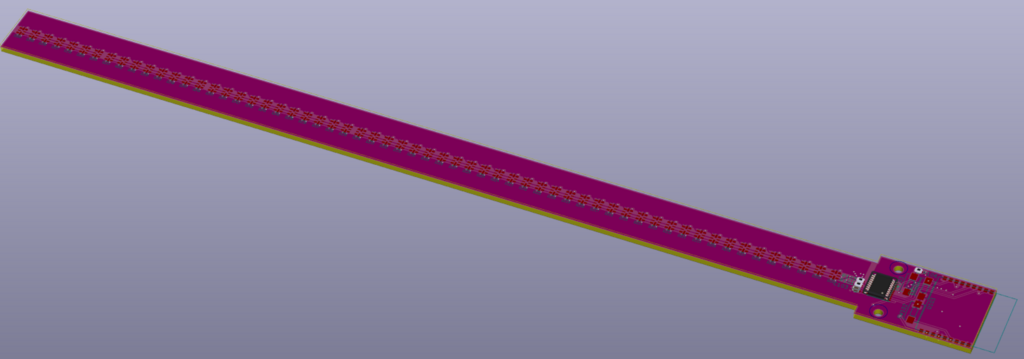

 LED制御部f:id:nullnuma:20171218115115p:plain

発注

今回もFusinPCBさんに発注しました

一緒にメタルマスクや別に使う基板も含めて

計$70ぐらいかかりました

送料が高いです…仕方ないけど…



実装

基板が送られてきたらハンダペースト塗って

電子部品置いてリフローするだけ!

と思ってたら基板のミスがありました

途中のLEDの信号線が配線されていないどうしようもない凡ミスです…

リード線を短くカットしてヒートガンで接着させながらリワークしました

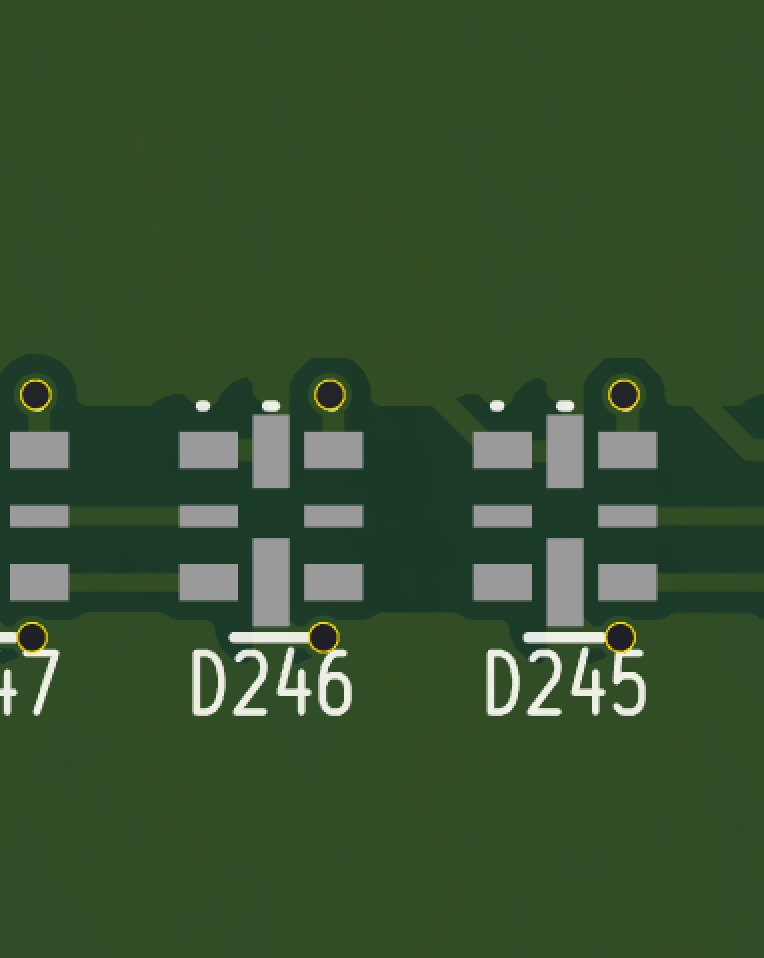

f:id:nullnuma:20180208074439p:plain

裏までハンダがうまくまわっていなくて

ついていないことがありこの作業が結構辛かったです



無事2本作りました!



外装

ケースはAutodeskのFusion360で作ります

よしなに設計します



完成後は友人にお願いして作ってもらいます

サイズミスで一度作り直しましたがなんとか入りました



組み立て

あとは組み込めば完成です

18650の電池ケースも含めて組み立てます

ナットの固定がうまくできず止まらなかったので

安定のホットボンドを使います

(便利ですホットボンド)



動作確認

結論から言うと電源モジュールがうまく動作しませんでした

電源遮断回路がどうも動いていないようで

リセットボタンを押した直後に電源遮断が

起きてしまっていました

大学の文化祭で展示する予定だったので

苦肉の策で外部にスライドスイッチをつけて

動かすということにしました

それ以外は問題なく動作してくれました!

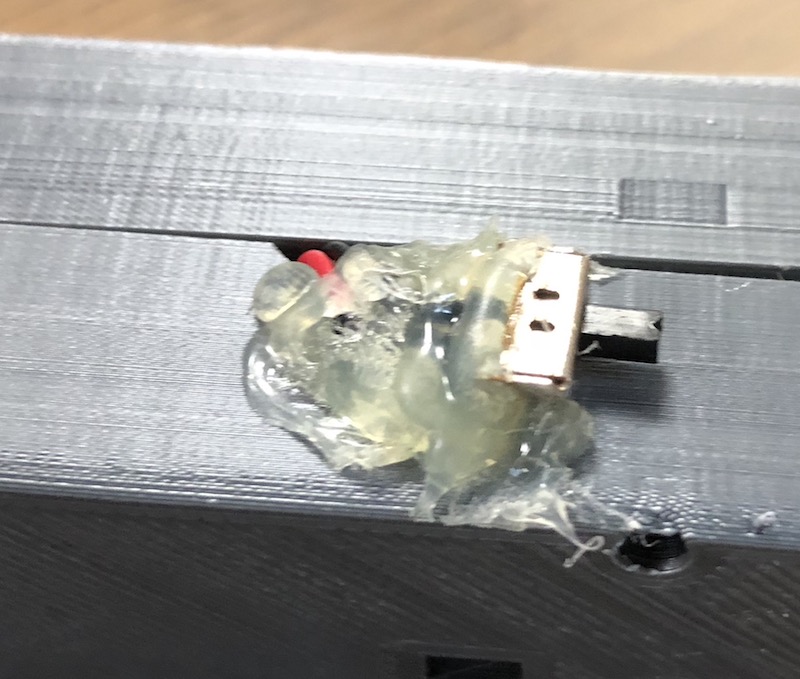

f:id:nullnuma:20180208075326j:plain



完成

 最終的な完成がこのようになりました

ケースの固定もネジでやろうとしていたのですが

固定できなかったので養生テープで固定という…

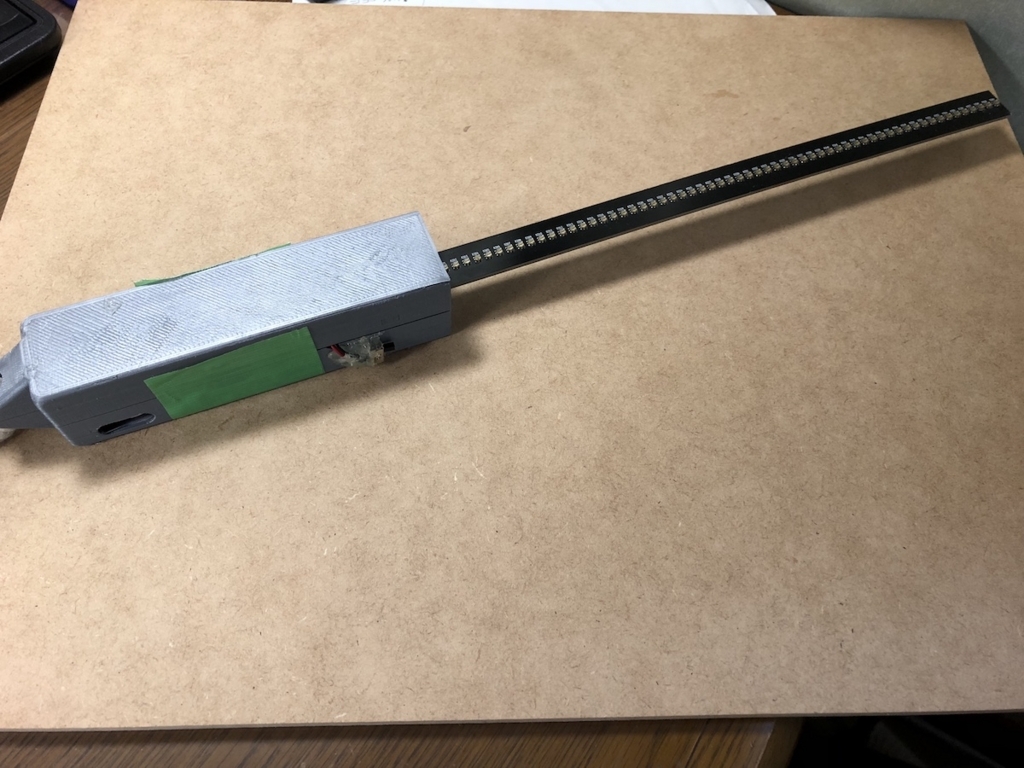

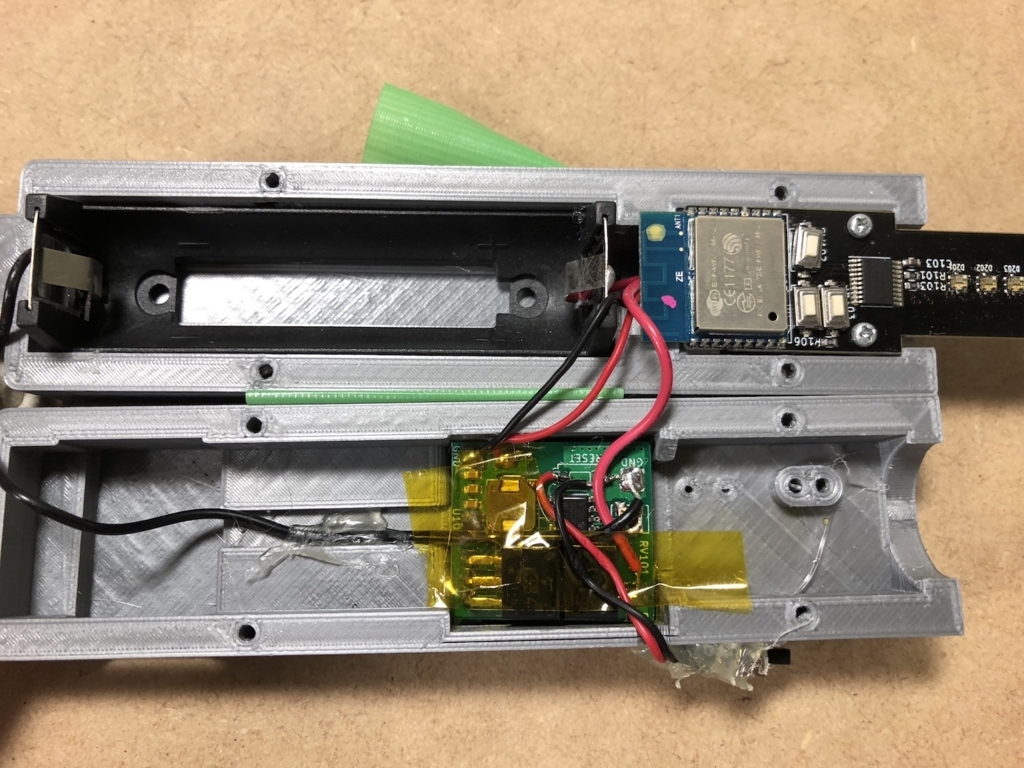

f:id:nullnuma:20180208075422j:plain

f:id:nullnuma:20180208075418j:plain
